2011. szeptember 27., kedd

Dreamliner: Az első gépátadással megkezdődött a 787-es szállítási programja

Everett, Washington, szeptember 25-26.
Az első japán lajstromú Dreamliner
 Takeo Kikucsi (ANA) és  Paul Baldwin (Boeing)
(Boeing fotók)
Miután ANA és Boeing szakemberek hosszas procedúra folyamán, tételes listákkal a kezükben mégegyszer végigellenőrizték a teljes repülőgépet, szeptember 25.-én hivatalosan is átadásra került az első Dreamliner...


...az ünneplés pedig már aznap elkezdődött:

Having a good time at the Dreamliner Gallery in Everett, WA.
a Dreamliner Gallery
ANA flight attendants pose in front of a large 787 model at the Dreamliner Gallery.
ANA légiutaskísérők (David Parker Brown fotói)


Másnap, 26-án aztán kissé barátságtalan időben többezer főnyi tömeg figyelte az eseményeket, illetve természetesen a Boeing a már megszokott módon élőben is közvetítette az ünnepséget. Sott Fancher a 787-es program vezetője a Boeing Commercial Airplanes elnökhelyettese köszöntötte a résztvevőket, majd a Boeing alkalmazottak jelképesen és szó szerint is átadták az elsó 787-est az ANA japán légitársaság képviselőinek. A programtöbb mint 500 dolgozója kíséretével gördült az ünneplőkhöz az első eladásra gyártott Dreamliner.


Jim McNerney, a Boeing elnök-vezérigazgatója  a Boeing 707-es első átadásához hasonlította a 787-es jelentőségét a repülésben. Megköszönte az ANA a Boeing és a beszállítócégek dolgozóinak a szellemi és technológiai csapatmunkát, amely végül alakot öltött a Dremlinerben.

Ezután Jim Albaugh (Boeing Commercial Airplanes elnök vezérigazgató) jelképes kulcsot adott át az ANA elnök-vezérigazgatójának Sinicsiro Ito-nak:
"Ritkán adódik, hogy történelmet csinálhassunk, valami olyat, ami túlél bennünket és hosszú időre megváltoztatja a világot. Az ANA és a Boeing együtt hozta létre a Dreamlinert, ami valóban 21.-ik század első új repülőgépe.
Scarfs were handed out and then raised in celebration during the 787 Delivery event. A 787 (ZA002) looks on.
Az ünnepség hátterében a Boeing tesztgépe (ZA002)-is szerepelt a szokásos ANA színekben

"Nagy örömünkre szolgál, hogy végre átvehetjük az első 787-est. Az ANA rendkívül büszke arra, hogy első felhasználója lehet a Dreamlinernek és hogy Boeing mellett szorosan részt vett ennek a csúcstechnológiájú gépnek a fejlesztésben, mondta Ito. A Dreamliner lehetővé teszi számunkra, hogy páratlan színvonalú szolgáltatást és kényelmet nyújtsunk utasainknak, és kulcsszerepet kap az ANA terveiben a nemzetközi terjeszkedést illetően."





Az ANA Csendes-óceáni időben 06:35-kor repüli át a gépet Paine Field-ről Tokyo Haneda repülőtérre  (Élő közvetítés és összefoglaló elérhető a newairplane.com oldalon. )



2011. szeptember 16., péntek

HA-LOC - Hamarosan forgalomba áll a Heraklionban megjavított Malév gép (+újabb képek)

UPDATE: Hazajött a madár vasárnap este.


Amint azt az airportal.hu -n és az index fórumain is megjelent részinformációkból már tudni lehetett, hamarosan visszaérkezik Ferihegyre a MALÉV június végén megsérült HA-LOC lajstromjelű B737-800-asa. A repülőgép MAH5616 hívójellel átrepülést (ferry flight) hajtott végre csütörtökön este az Air Livery East Midlands-i fényező létesítményébe. A gép sárkányszerkezetének javítását a Boeing pontos felmérése után a helyszínre telepített szakembergárda végezte el. Az eszközök nagy részét szintén telepíteni kellett lévén a repülőtér nincs felkészülve ilyen munkák végrehajtására. Forrásaink szerint a farokrésztől előrefelé haladva a következő főbb sárkányelemek szorultak cserére, illetve javításra; APU-tér (segédhajtómű) -ajtó, farokcsúszó, hátsó keszonfal elemek (STA1016) és STA887 illesztő törzskeret, egyéb törzskeret elemek, hosszmerevítők, haslemezelés a szárnyközéprészig.


A farokcsúszó, felette az APU ajtó
Hátsó utastérfal (keszonfal) kerete: STA1016)

A keszonfaltól az utastrérajtó vonaláig eső felület

Az utastér hátsó szakasz, és az attól előre eső haslemezek határa  (STA887)
Távolabbi kép a területről









A repülőgépet a javításhoz először stabilan rögzíteni kellett, ami a normál emelőpontokon kívül további dúcolásokat, illetve a törzs és a farokrész teljesen stabil rögzítését, illetve alátámasztását jelenti. Ezután lehetett megbontani a sárkány rögzítőelemeit, illetve magát a félhéjszerkezetet, hogy a javítás problémamentesen, a gyári előírásoknak megfelelő szinten megtörténhessen.


Egri Dániel (IVAO) két fotója a javítás közben (airportal.hu)
A felvételeken jól látható a vezérsíkok és a törzsön átfűzött kereszttartók dúcolása.



A gép várhatóan vasárnap érkezik vissza Budapestre a cserélt elemek teljes fényezése után.

Hivatalos jelentést nem láttunk az ügyben, viszont az esemény után kapott első nem hivatalos információnkat erősíti az index egyik fórumozója, aki szerint a Malév vizsgálata is megállapította a pilótahiba tényét, valamint azt, hogy a repülés utolsó szakaszában a sebesség elfogyott.
Ahogyan első cikkünkben is említettük, a lehetséges tailstrike-okok között van a kellő sebességtartalék hiánya, illetve a hibás kilebegtetés.
Ugyanakkor az ilyen helyzetben történő reakciók kulcsfontosságúak az esemény kimenetele szempontjából. A repülőgép aktivált féklapjai csak akkor nyílnak ki a futók berugózásakor, ha a gázkarok alaphelyzetben vannak. Ha a gáz feljebb áll, a spoilerek nem nyílnak ki, abból a logikából kiindulva, hogy a pilóta át akar startolni. Ha tehát a kis sebességet gázzal igyekeztek korrigálni, vagy más okból nem álltak alapon a gázkarok, a féklapok inaktívak maradtak, ami úgynevezett elpattanáshoz vezet, ha a pilóta nem nyit rá kézzel a féklapokra, vagyis a gép újból elszívódik a betonról. Elpattanás esetén azonban fennáll a farokleütődés veszélye, ha a pilóta hagyja a gép orrát emelkedni és/vagy tévesen reagál az adott helyzetben. Mindebből látható, hogy egy "egyszerű" sebességproblémából másodpercek alatt nagyon sűrű és összetett helyzet alakulhat ki.
Ezért is fontos, hogy a személyzet elérje a géppel az ún. stabilizált megközelítés állapotát, mielőtt a leszállásról határoznia kell.

Korábbi bejegyzéseinkben részletesen elemeztük a lehetséges okokat, illetve a Heraklionhoz hasonlóan felszerelt repülőterekre történő stabil VNAV megközelítés módját is, amire a gép rendszerei alkalmasak, ha a vállalatnál rendszeresített eljárások erre egyébként lehetőséget adnak.



2011. szeptember 12., hétfő

WTC szeptember 11. - "Nagy titok" a polgári repülés fekete napján

Valószínűleg sosem fogunk tiszta képet látni a tíz évvel ezelőtti események főbb részleteiben sem.
Az ok pedig nagyjából két hatalmas paradoxon: az "átlátható politika" és az úgynevezett hiteles tömegtájékoztatás.



Így aztán - hiteles összefoglaló hatósági jegyzőkönyveket sem látván - nem foglalkozunk a szeptemberi nap történetével, csak azzal az eseménnyel, amely TV elé ültette a világot, a terrorizmus leglátványosabb szimbólumává vált, és amelyből a legtöbb összeesküvés elmélet született, tényeket is megkérdőjelezve.

A WTC épületeinek pusztulása

A politikai összeesküvés elméletek boncolgatásai abszolút nem tartoznak e blogra, úgyhogy ezen lépjünk is át. Számtalan önjelölt szakértő cáfolta azonban, hogy egy repülőgép képes lenne ilyen katasztrófát okozni egy "csupa beton" épületben. Nagy honi médiafelületen is találunk tendenciózus "kérdést" a konteók kapcsán, amely meglebegtette a nagy titkot (választ nem is keresve): hogyan lehetséges, hogy a szabadeséshez hasonló tempóval omlottak össze az épületek.
Szerencsére bizonyos Sir Newton főbb elméleteiben ritkábban kételkedünk, hacsak nem rendelkezünk einsteini képességekkel, úgyhogy induljunk ki inkább a tudományból, mint a hírekből, így gyorsan kiderül a válasz: - Azért, mert az épületek és a repülőgépek jól ismerik a természet törvényeit.

A WTC 400m fölé nyúló épületeit egy japán építész Minoru Yamasaki és amerikai statikusok tervezték Leslie E. Robertson projektvezető mérnök irányítása alatt. Az épületeket kb. 5000 tonnás szélterhelésnek megfelelően tervezték. A tornyok tömege 500.000tonna, egy-egy 65x65m-es födém tömege pedig 2700tonna volt.

Az épület méreteire tekintettel kettős függőleges vázszerkezetet terveztek. A tornyok közepén álló oszloprendszer mellett a külső szerkezet is zártszelvény rendszerű burkolt merevítőtagokból állt, ez adta a jellegzetes, függőlegesen bordázott  felületet az épületeknek.


Az oszlopok között sorakozó födémek némileg hasonló szerepet töltöttek be, mint a repülőgép törzskeretei. A hasonlat annak ellenére nem túlzás, hogy irdatlan tömegről beszélünk. A Pentagon esemény kapcsán látni lehetett, hogy mi a különbség egy "tömör kőépület" és egy "könnyű" vázszerkezeten alapuló felhőkarcoló közt.
A Pentagon "gyorsabban" megfogta a repülőgép szerkezetének nagyobb részét annak ellenére, hogy vízszintes szárnyakkal, nem bedöntve, és 7-8 födémbe ütközve érkezett a gép az épületbe, mint a WTC esetében.


A repülőgépek - ha lehet ilyet írni egy brutális rombolásra - megfelelő módon találták el mindkét tornyot. Mindkét gép bedöntött helyzetben, (a 90-96. illetve 76-84. emelet közt) nagy sebességgel, sok tüzelőanyaggal, és mélyre hatolóan fúródott az épületekbe.  Ennek az lett a következménye, hogy egy oldalon súlyosan megrongálták a külső vázat, majd behatoltak a magszerkezetet adó oszlopok közé is.
Ahogyan általában az üzemanyagtartályok sérülése esetén sem, úgy ezeken a gépeken lévő tüzelőanyag sem robbant fel egyszerre, de egy része a hatalmas becsapódási sebességek (több mint 400, ill. 500 csomó) miatt elporladva robbanásszerűen égett el. Azonban a több födémet ferdén átszakító szárnyak üzemanyagtankjaiből tonnák tucatjainak megfelelő mennyiségű folyékony kerozin került az épületbe. A lángok emiatt nemcsak felfelé terjedtek szinte azonnal, hanem a szellőző, lépcsőház és liftakna rendszeren már égő állapotban folyt lefelé az üzemanyag.
A robbanásszerűen elégett elporladt kerozin, illetve a becsapódás ereje is, számtalan ablakot repített ki azonnal, biztosítva ezzel az égéshez szükséges levegőt is.  A becsapódás sebességére jellemző, hogy a második gép  teljes 65 méteres épületvázat szabályosan átlőtte, hajtóműve jól láthatóan a túloldali homlokzaton messzire kirepülve zuhant a mélybe.

Az épületszerkezetben már a becsapódások miatti horizontális ütés, a sérült tartószerkezetek, a minden irányba ható robbanások  miatt is statikailag veszélyes helyzet alakult ki, azonban a tűz igazán alattomos természete csak ezután mutatkozott meg.
A bekövetkezett támadásokhoz képest sokkal kisebb tüzekre méretezve ellenálló felhőkarcolók itt már védtelenül álltak a tragédiával szemben. Az épületgépészeti és tűzvédelmi rendszerek nem ilyen eseményekre voltak kitalálva. A jóval 1000fok fölé emelkedő hő kétféle módon is rongálta a szerkezetet. Egyrészt erősen lágyítani kezdte a vasoszlopokat, másrészt a hőtágulás miatt feszültségeket, nyíró mozgásokat is generált a struktúrában, csomópontokban. A helyzetet természetesen az égő irodaberendezések, papírok, szőnyegek, függönyök csak rontották, amelyek azonban önmagukban nem lettek volna képesek az összeomlást előidézni (Emlékezzünk az 1993-as kisebb bombatámadásra a WTC-ben, mikor a tüzet meg tudták fékezni. Ekkor egyébként a déli torony alsó 30 méterén eltávolították az azbesztcement védőburkolatot az épületvázról de ennek nem volt jelentősége a 2001-es tragédiában).
Itt azonban az égő kerozin a felfelé átjárható kürtőkben, gépészeti átjárókban olyan hőt termelt, ahol már a víz maga is bomlik, hidrogén is termelődik, ami megint csak súlyosbítja a helyzetet, nem beszélve arról. hogy a repülőgépek magnézium tartalmú alumínium ötvözete is elég.
A meglágyult, sérült fém épületszerkezet egy idő után nem volt képes megtartani a becsapódások helye feletti 15-20 szintet (v.ö. födémenkénti 2700tonnás önsúly). Az épületek meginduló felső szakasza berogyasztotta a leginkább sérült emeleteket, majd felgyorsult tömegükkel magukkal sodorták a többi szintet is, végül egyre növekvő tömegű óriási kalapácsként roppantották össze a teljes szerkezetet.

A magasabban eltalált egyes torony 105 percig maradt állva, a kettes - amelynek a sérülése felett nagyobb tömeget kellett volna megtartania - mindössze háromnegyed óráig...

http://images.nationalgeographic.com/wpf/media-live/photos/000/399/cache/september-9-11-attacks-anniversary-ground-zero-world-trade-center-pentagon-flight-93-second-airplane-wtc_39997_600x450.jpg
A második becsapdás
A támadásokban elhunyt 3000 ember halálát, az épületek és az összesen négy polgári repülőgép értelmetlen pusztulását a világ turizmusa és a közforgalmi repülés azóta sem heverte ki. Elmúlt az az idő, amikor viszonylag egyszerűen be lehetett nézni egy pilótakabinba repülés közben, a rizikósabb járatokra órákkal indulás előtt ki kell érkezni, a biztonsági szolgálatok a paranoiával határos intézkedéseket kénytelenek az utasok biztonsága érdekében betartani.
A világ légiközlekedése (háztól-házig mérve az utazást) lelassult, annak ellenére, hogy az utaskezelési kapacitás most is növekszik. Biztonsági beruházások tömkelege, és repülőtéri ellenőrzési pontok bővítése vált szükségessé a hosszadalmas procedúrák miatt. A félelem, amit Bin Laden "szabadságharcos" brigádja gerjeszteni akart jó időre befészkelte magát a világ repülőtereire. Mára csökkent a feszültség, az iparág átmeneti veszteségeit pedig másfajta válság "feledteti", de szeptember 11-én mindenki ugyanazokkal a gondolatokkal ül repülőre.

Az utasforgalmi repülés örökre megváltozott.


A már épülő új komplexum látképe
(A bejegyzés részben a Scientific American cikke nyomán íródott)

Trikó Nick

2011. szeptember 9., péntek

Boeing 737 MAX : Új technika, történelmi múlt - teljes áttekintés



A Boeing 737-es - bár a paletta legkisebb tagja, mégis egész kis legendát írt a közforgalmi repülés emlékkönyvébe. A jetkorszak legnagyobb példányszámú kereskedelmi gépe a maga 7000 legyártott illetve eddig rendelt 9000 példányával. Kiváló megbízhatósági adatok, és repült órák megszámlálhatatlan milliói. Idézet korábbi cikkünkből: "Pillanatnyilag  kb. 4200 darab van szolgálatban, átlagosan 1250 db repül minden pillanatban. Két és fél másodpercenként indul, vagy száll le a világon egy 737-es. A típusnak több mint 300 millió repült órája van. ...... 1000 tervezett járatból 994 indul el műszaki problémák miatti csúszás nélkül."

Ám a szép számok a repülőiparban sem elegendőek egy modell tartós piacképességéhez. Nagyon röviden összefoglaljuk, miben változott - fejlődött eddig, és miben fog változni a típus, mitől reméli a gyártó nemcsak a piaci pozíciók megőrzését, hanem azok javítását is.


A Boeing 737-es története  - Az első változatok

A Boeing a 60-as évek közepén egy rövidebb utakra használható kisebb utasgép tervein kezdett dolgozni. A 737-es felépítése nem volt megszokott, lévén a kor divatja szerint a kisebb utasgépek többnyire T vezérsíkos sárkánnyal, törzsre szerelt hajtóművel készültek. Ennek egyik előnye, hogy a gép lehet alsószárnyas - hogy a szárnyközéprész ne az utastérbe lógjon be felülről - mégis lehet alacsony, lehet akár saját lépcsővel szerelni, rövidek lehetnek a futószárak. A jetek hajtóművét közelebb lehetett szerelni a törzshöz a légcsavarosoknál, hisz az átmérő kisebb. Magába a szárnyba is építettek hajtóműveket akkoriban, ám ez bonyolulttá tette a főtartó kidolgozását a hajtóműszerelést, és a rezonancia is egyenesen az utastérbe vezetődött.
Hátsó hajtóművekkel viszont a farok súlya megnövekszik a hajtóművek és a T vezérsík miatt is. Ezt a súlyt a szárny-törzs átmenet és maga a szárny viseli, tehát ezeket a részeket is erősíteni kell a farokrész mellett. Ugyanakkor általában a használható utastér is rövidül a hajtómű ilyen elhelyezésével. A Boeing már akkor is a hatékonyságot tekintette tervezési vezérfonalnak, megoldás kellett tehát a szárnyon történő egyszerű elhelyezésre.

Boeing 707 függesztőpilon

A B707-esen ugyan már függesztett hajtóművek voltak, ami jobb súlyelosztást ad, viszont egy kisebb, alacsony gépen ez nem jöhetett szóba. Joe Sutter, a későbbi Jumbo megálmodója úgy döntött: egyszerűbb, ha elhagyják a hagyományos függesztőpilont, és közvetlenül a szárny alá kerül az akkoriban elterjedt JT8-as hajtómű.

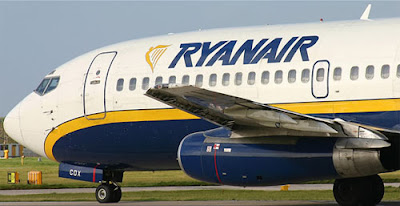

A 737-es első generációs hajtóművének felfüggesztése

További egyszerűsítés volt a főfutó akna ajtóinak elhagyása. Ehelyett futószáron fixen rögzített és minimálisan mechanizált takarólemezek vannak, a kerekek pedig benti helyzetben belesimulnak a gép körvonalába. Ezzel ismét helyet és súlyt takarítottak meg, hiszen nincsenek ajtónyitó munkahengerek, sorrendvezérlő szelepek...stb.

Pucér kerekek, mint a világháborúban: egyszerű, könnyű és a mai napig meg is maradt

Ez a pár alapötlet és a 727-esen már bevált törzs-szekciók adaptálása, valamint a zömök, de kényelmes törzs határozta meg aztán a 737-es formáját (a magyar szakzsargon később "Kisdisznó"-ként emlegette a rövid 737-est). A gépen 6db ülés fért egy sorban 3+3 elrendezésben, magasabb osztályokon pedig 3+2 vagy 2+2 székezést alkalmaztak. Az egész repülőgép teljes hossza azonban még a Lufthansa által igényelt kis törzshosszabbítással együtt is alig lépte túl a 30 métert. Ebből lett végül a 737-200, majd a kisebb módosításokkal továbbfejlesztett 737-200 ADV melyekből több mint 1100db készült.

Az első komoly revízió bő 10 év gyártás után 1979-ben kezdődött. Ekkor már a második olajválság is figyelmeztette az iparágat: prioritást kell élvezzen a tüzelőanyag-takarékosabb gépek fejlesztése. Európa pedig már dolgozott a későbbi A320 előkészítő programjain. Az első új modell, a 737-300-as terveinek bejelentése 1980-ban történt. Ezután a 707-esek és DC-8-asok hajtóműcseréjéhez már rendelkezésre álló  CFM-56 csökkentett átmérőjű verzióját kapta meg a gép. Ez a hajtómű lett aztán a teljes 737 Classic család lelke. A talajtól való távolság (ground clearence) megőrzése érdekében a szívótorok alulról lapított, ún. "hörcsögpofa" formát kapott, a hajtóművek összes segédberendezését oldalra kellett helyezni, hogy alul kellően lapos maradhasson a burkolat. A korábbi külső sugárfordítók helyett pedig hátracsúszó, körkörös reverz került a hajtóműre. Szintén a ground clearence megtartását szolgálta, hogy a hajtóművet a szárnyak elé tolták de olyan módon, hogy a tartószerkezet egy magasságban maradt a szárnnyal. A hajtóművek +5 fokos tengelyszögben lettek beépítve.
737-300 nagyobb hajtómű, egyenes pilon, nagy áramlásterelő lap jobboldalon. Utóbbi a hajtóműgondola zavaró hatását csökkenti nagy állásszögeknél a szárny feletti áramlás számára

Minderre azért volt szükség, mert a nagy kétáramúsági fokú hajtóművek ventillátorfokozata és külső átmérője lényegesen nagyobb, mint a régi hajtóműveké, tehát a szárny és a föld közti helyen úgy kellett elhelyezni a meghajtást, hogy a hajtómű ne kerüljön túl közel a földhöz. Ebben az időben már a Boeing más típusain is inkább a közel vízszintesen előrenyúló megoldást alkalmazta, a később tervezett új típusokon nem is találkozunk többé a 707-eshez, 747-eshez hasonlóan lógatott hajtóművekkel, legfeljebb épp a belépőél síkja alá nyúlik a hajtóműpilon. A megoldás közelebb emeli a tolóerő támadáspontját a súlyponthoz, csökkenti a csavarónyomatékot nagy tolóerőnél is, ami szintén előnyös:

Boeing 767 hajtóműelhelyezés
Több változtatás is történt a 737-es sárkányán. A törzset továbbnyújtották mintegy 3m-rel. Változtattak a vezérsíkhosszon, kompozit kormányfelületeket, könnyebb ötvözeteket, és aerodinamikai módosításokat alkalmaztak. Többek között megnnyújtották a profilt úgy, hogy ezzel növelték a kritikus Mach számot, javították a gép nagysebességű tulajdonságait. Emellett változtattak a profil belépőrészén is, ami a kis sebességű tulajdonságokat javította...stb.
Lényeges változások történtek a pilótafülkében is. Négy CRT-képernyős műszerfal (EFIS) integrált digitális repülésvezérlő rendszer (DFCS és FMS), tolóerőautomata...stb. Az első 737-300-as 1984 elején repült először.
A 80-as évek végéig további változatok jelentek meg. A 737-400 már 174 fős befogadóképességgel, 36,5 méteres hosszal, ennek megfelelően farokcsúszóval jött ki.
A hajdani 200-as méretével, de annál lényegesen gazdaságosabb paraméterekkel, nagyobb terhelhetőséggel jelent meg a 737-500. Ennek ellenére a rövidítés miatt sosem lehetett olyan gazdaságos, mint a hosszabb verziók. Ez az eladásokon is látható volt.

A második revízió

A Boeing 737-esek legnagyobb vásárlója a 3000-nél is több napi járatot üzemeltető Southwest Airlines diszkontcég (jelenleg 560db 737-esből álló flottával).
Az ő felkérésükre 1993-ban indította el a gyár a következő, máig legsikeresebb generációt (Next Generation) akkor még 737-300X munkanéven.  1997-ben száll fel az első gép akkor már 737-700NG néven, miközben folyik a 600-as és a 800-as építése is. Az első 800-as még ebben az évben, a 600-as '98-ban repül. Megkezdődik az FAA és JAA típusengedélyek kiadása is (Ekkor még nem az EASA illetékes Európában) 1999-ben az NG család megkapja a hosszútávú desztinációkhoz szükséges ETOPS (Extended Operations) engedélyt.

Az NG-változatok nagyon komoly fejlesztéseket hoztak a piacra gazdaságosság tekintetében is. Ebbe gyártási hatékonyság is beleértendő: az új típusok egyharmaddal kevesebb alkotóelemből állnak. Gyorsabban készülnek az elődöknél, a gyártás pedig egy speciális futószalagon történik.
Emellett számos kedvező változás történik a típuson: kisebb fogyasztás, tovább növelt sebesség (0.78Mach), 40.000láb feletti csúcsmagasság, kedvezőbb kissebességű viselkedés, nagyobb tüzelőanyag kapacitás, új, hosszabb, karcsúbb szárnyak, ismét új profil, hatképernyős műszerfal (igazi "glass-cockpit") könnyű, LCD kijelzőkkel. EDFCS-730 néven továbbfejlesztett digitális repülésvezérlés - igény szerint különösen rossz látási viszonyok melletti (CAT IIIb) megközelítésre való felkészítéssel.  A pilóták műszerrepülés közbeni munkáját segíti a HUD, (head-up display), lehajtható átlátszó kijelző az elsődleges repülési és pályamegközelítési információkkal.




GPS alapú megközelítésre is alkalmassá teszik a típuscsaládot, emellett a megjelenik az úgynevezett Vertical Situation Display (VSD) is.

A  VSD-vel kiegészített képernyő

Az újabb fejlesztésű CFM56-7 hajtóművekkel ismét előkerül a gondola és a föld közti "ground clearence" távolság problémája.  Az új hajtómű beépítési szögét kissé továbbemelik, és így teszik fel a módosított, de továbbra is közel vízszintesen előrenyúló pilonra. A ground clearence részben a talajon lévő szennyeződések beszívása miatt, de leginkább mégis azért lényeges, mert turbulens, oldalszeles időben előfordulhat hogy a gépet billenteni, csúsztatni kell a pályatengely megtartásához.

737-700NG - Ilyen mozdulatokra is számítani kell (Jason Whitebird fotója)
Fontos változás, hogy az eredetileg Business változatokhoz (BBJ) kínált úgynevezett blended, vagyis hajlított wingleteket végül szalagon szerelik az NG 700-800 majd a 900-as sorozat szárnyvégeire is opcióként. A Boeingtól eredetileg független cég által kifejlesztett légellenállás csökkentő kiegészítő annyira jól beválik, hogy nemcsak 737-es upgrade-csomagként árulják, de kidolgozzák a 757-767 páros szárnyvégeire is.

Egy 737BBJ (a Global Jet Austria üzleti gépe )


A 700-as és 800-as változatokra nagy az érdeklődés, ám megintcsak a legkisebb, 600-as típus mérsékeltebb siker. Ebben tényező a korábbi 737MAX cikkben is említett regionális piac 100 férőhely körüli típusainak megkezdődő térhódítása, valamit pl. az is, hogy a repülőgép sárkányfelépítése hosszabb törzs és nagyobb felszállótömeg esetén jobb felületi terhelést, gazdaságosabb repülést tesz lehetővé. A befogadóképességhez képest ugyanakkor relatíve kisebb a homlokfelület így a légellenállás is a hosszú gépeken. Az egész légiipar a nyújtott, karcsú gépek felé halad - kevés kivétellel... Valójában modern regionális gépektől az A330/340-600, 767-400, 747-8 változatokig ezt a vonalat követik a tervezők.


B737-900
A 737-esnek is ez a tendencia adja a következő változat létjogosultságát, ez pedig a 737-900NG. A nagyobb terhelhetőségű, hosszútávú repülésekre fejlesztett változat a 900ER immár kétosztályos változatban 180, illetve két plusz vészkijárat esetén engedélyezett charter székezéssel 200-220 fővel kb. 6000km távolságot képes repülni 0.79 Mach gazdaságos utazósebességnél. A gépet az NG-ken alkalmazott hajtóműcsalád továbbfejlesztett, CFM56-7BE változata hajtja. Alacsony utaskilométer költséggel, kiváló "távolsági busszá" válik pl. chartervonalakon. A 900-as méret átkerült a MAX programba is, ahol többek közt a kiöregedő B757-esek leváltásában is szerepet kaphat.

A harmadik revízió:

Az időközben bekövetkezett válság, az utazási kedv átmeneti megtorpanása és az üzemanyagárak változása kivárásra késztette a légitársaságokat. Sokan elodázták a vásárlásokat, várták, hogy a két repülőgépgyártó nagyvállalat valamelyike új típust jelentsen be számottevő tüzelőanyag-megtakarítással.
Eközben a Boeingot a 787-esen bevezetett új technológiák körül jelentkező problémák több nehéz feladat elé állították. Egyrészt a késések lekötötték a fejlesztőkapacitás  egy részét, nem kevés pénzt is elvittek, másrészt a gyártókapacitást is úgy kellett tervezni, hogy az óriási érdeklődés kielégíthető legyen a késések behozásával együtt. A  B777-es viszont pillanatnyilag olyan termék, amelyben jó fejlesztési potenciálok mellett még nagy eladható darabszámok vannak. E fejlesztésekkel jól kihasználható a rivális A350-es típusváltozat késésével keletkező piaci rés is. Emellett sorban áll 2000db-nyi 737-es megrendelés, amit gyorsított ütemben tejlesteni kell.  A 787-esbe fektetett pénz akkor térül meg gyorsabban, ha a többi új típuson megjelenik valamilyen hozadéka a fejlesztésnek. Ez persze részben meg is történik a 747-esen, a 777-esen és némileg a MAX programban is, de az utóbbi helyett szívesen látott volna a piac egy teljesen új gépet is, amelynek esetleges indításáról több hír is felreppent a Boeing környékéről.
Az Airbus ráadásul lépéskényszerbe hozta a Boeingot az A320 NEO bejelentésével. Az Airbus sárkánya viszont az elmúlt három évtizedben nem nagyon változott.
Már 2006-tól folytak ugyan kísérletek különböző wingletekkel, ám ezek önmagukban csak pár százaléknyi javulást hoztak. Az újgenerációs CFMI - LEAP-X és a Pratt&Whitney GTF hajtóművek megjelenése viszont hirtelen kiváló lehetőséget adott a komolyabb eredményekre nagyobb beruházás nélkül. Végül a hajtóművek leváltása, a wingletek és a szárnytő borítás finomítása együttesen kb 15% fogyasztáscsökkenést jelent az Airbus szerint.
Erre óriási rendelésekkel reagált a piac pl. az idei Paris Airshow-n is.

737MAX

A Boeing nagyfelhasználó partnereivel szerződéseket előkészítve konzultált a frissítés, vagy az új típus kérdésében. Végül szintén a hajtóműfrissítésen alapuló fejlesztés mellett döntött. A légitársaságok ilyen irányú nyomása ugyan nem feltétlenül hat jótékonyan a technikai evolúció sebességére, ám az üzemanyagtakarékosság mellett számos egyéb ponton ad lehetőséget a takarékoskodásra. Egyrészt sem az Airbus, sem a Boeing vásárlói esetében nem igényel számottevő lépéseket a képzési, és átképzési programban, hiszen a gépek pilóta szemszögből nem sokban fognak különbözni a mostaniaktól. Másrészt a kiszolgálóeszközök, alkatrészpark, üzemeltetői és műszaki képzés szempontjából is ez tűnik a mai gazdasági helyzetben ésszerűbb döntésnek.

Ettől függetlenül a 737MAX sem csak a LEAP-X hajtóművek révén jelent előrelépést. Tüzelőanyag-fogyasztásban 4, üzemeltetési költségekben összesen 7%-kal "ígér alá" a típuscsalád a NEO konkurenciának. Az NG sárkányhoz képest viszont szintén tartalmaz a program kisebb aerodinamikai és szerkezeti finomításokat. A farokrész módosul, karcsúsodik a törzsvég, karcsúbb, áramvonalasabb burkolatokat ("csónakokat") kapnak a fékszárny mechanikái. Az újabb hajtómű mégtöbb helyet igényel, így a pilont a 787-eshez hasonlóan úgy alakították ki, hogy enyhén felfelé nyúlik.
Karcsúbb fékszárnyburkolatok, felfelé induló függesztőpilon

787-es pilonok

Emellett megszűnik a korábbi 700NG-n látható megerősített illesztőkeret az utolsó előtti utasablak mellett, ami tömegcsökkentést jelent.



737-700NG
737MAX-7

A hajtómű zajtalanabb és örvénymentesebb külső légáramát biztosító fogazott kilépőélről már írtunk előző cikkünkben, ahogyan arról is, hogy a korábban opcióként kínált Sky Interior sztenderd utastérkivitel lesz a típuson.
Utóbbi a 787-es beltérhez kissé hasonlító dizájnon kívül nagyobb kézipoggyász-tartókat a variálható, LED technológiára épülő világítást is tartalmazza, ami az energiafelhasználásra, súlyra és a karbantartásra is jótékonyan hat.

Emellett jelezte a gyártó, hogy helyenként fly-by-wire elemek is kerülnek a gépre ami elsősorban szintén a súlycsökkentés irányában hat. Szinte kizárt, hogy ez nagymértékű beavatkozást jelentene a repülőgép jól bevált vezérlési rendszerébe. A fly-by-wire lényege, hogy a parancs elektromos-elektronikus jelek formájában, könnyű vezetékeken jut el a végrehajtó elemekig, így súlyt lehet megtakarítani a hidraulikus táp és vezérlővonalakon, mechanikus vezérlőelemek mennyiségén egyszerűbb rendszereken is, pl. féklapok, csűrőspoilerek, flaperonok...stb működtetésénél.


Ezzel szemben a 777-es vagy 787-eshez hasonló, teljesen FBW vezérlésre való átalakítás nagy fejlesztési beruházást igényelne, teljesen új képzési hátteret a pilóták és az üzemeltetők számára,  hosszadalmas fejlesztési munkát kívánna, ugyanakkor elhúzódnának a típus légialkalmassági tesztjei is. Ez így együtt valóban csak egy teljesen új típus esetében érné meg.


Az idő pedig sürget, lévén az A320 NEO program pillanatnyilag előrébb tart, az átadások kettő, de a legjobb esetben is legalább egy évvel korábban fognak megkezdődni, mint a Boeingnál.





Creative Commons Licenc
Trikó Nick
